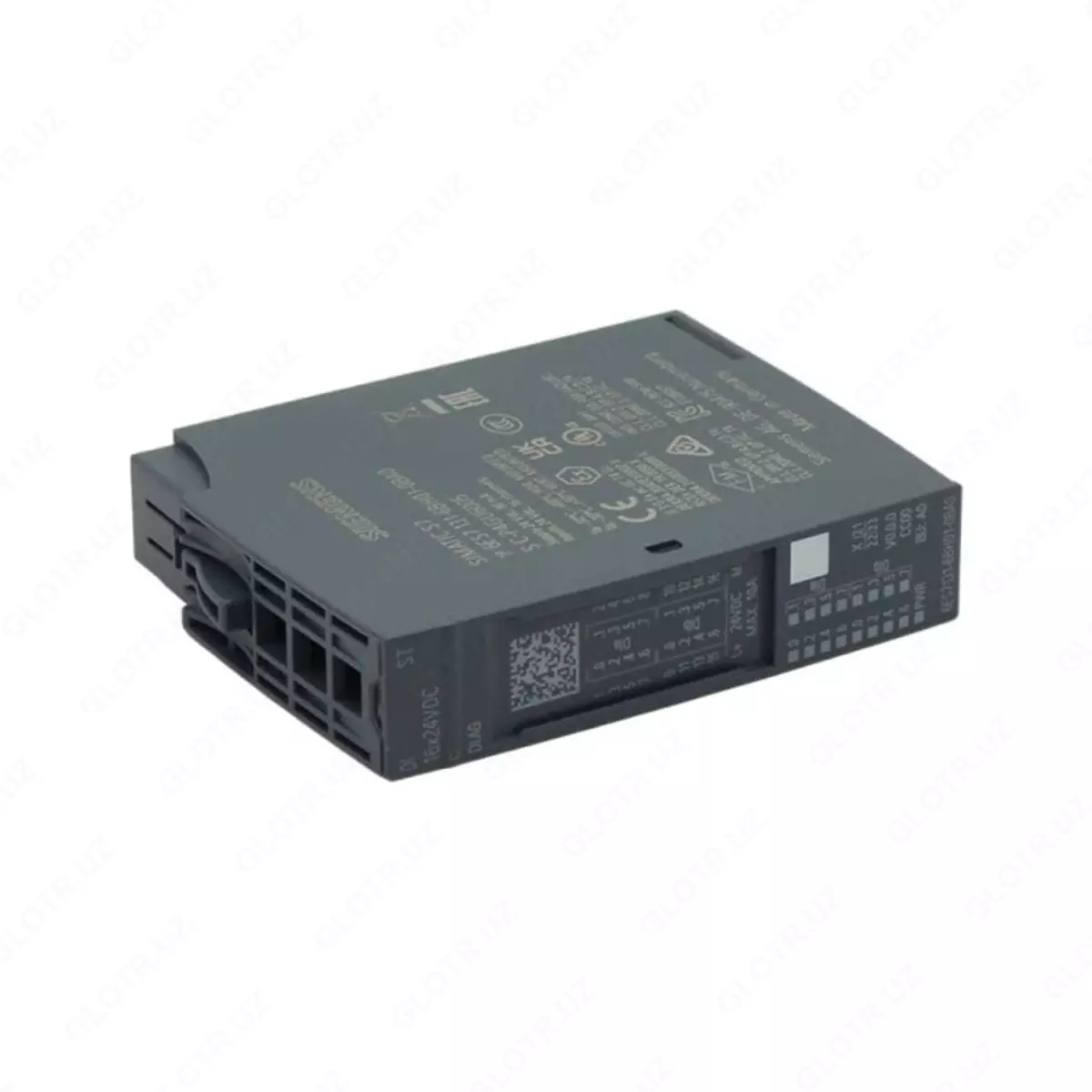

Avtomatlashtirish tizimi (alohida kirish moduli) "Siemens" 6ES7131-6BH01-0BA0 DI 16 x 24 V DC

Siemens 6ES7135-6HD00-0BA1 AQ 4xU/I analog chiqish moduli SIMATIC ET 200SP seriyasiga mansub bo‘lib, sanoat avtomatlashtirish tizimlarida yuqori aniqlikdagi analog kuchlanish va tok signallarini shakllantirish uchun mo‘ljallangan. Qurilma chastota o‘zgartirgichlari, boshqaruv klapanlari, servo yuritmalar, ijro mexanizmlari, o‘lchov va nazorat uskunalari hamda analog boshqaruv talab qilinadigan boshqa texnologik qurilmalarni boshqarishda qo‘llaniladi.

Modul 4 ta mustaqil analog chiqish kanali bilan jihozlangan bo‘lib, kuchlanish va tok signallarining keng diapazonlarini qo‘llab-quvvatlaydi. Kuchlanish chiqishlari uchun 0…10 V, 1…5 V, ±5 V va ±10 V diapazonlari, tok chiqishlari uchun esa 0…20 mA, 4…20 mA hamda ±20 mA diapazonlari mavjud. 16 bitgacha bo‘lgan yuqori aniqlikdagi o‘zgartirish texnologik jarayonlarni ishonchli va barqaror boshqarishni ta'minlaydi.

Modul ikki va to‘rt simli ulanish sxemalarini qo‘llab-quvvatlaydi hamda sanoat elektromagnit shovqinlariga yuqori chidamlilikka ega. Barcha kanallar uchun minimal ishlov berish sikli 5 ms, chiqish signalining o‘rnatilish vaqti esa yuklama turiga qarab 0,1–1 ms ni tashkil etadi. Bu esa modulni tezkor boshqaruv tizimlarida samarali qo‘llash imkonini beradi.

Qurilmada rivojlangan diagnostika funksiyalari mavjud. Modul ta'minot kuchlanishini nazorat qiladi, kuchlanish rejimida qisqa tutashuvni, tok rejimida sim uzilishini aniqlaydi, signal diapazoni oshib ketishini kuzatadi hamda diagnostik ma'lumotlarni boshqaruv tizimiga uzatadi. PWR, DIAG va har bir kanal holatini ko‘rsatuvchi LED indikatorlar xizmat ko‘rsatishni sezilarli darajada yengillashtiradi.

Modul BaseUnit A0 va A1 bazaviy bloklari bilan ishlaydi va avtomatik kodlash funksiyasi noto‘g‘ri o‘rnatish ehtimolini kamaytiradi. Qurilma STEP 7 TIA Portal, STEP 7 va PCS 7 dasturiy muhitlarida sozlanadi hamda SIMATIC ET 200SP platformasiga to‘liq mos keladi.

Korpusning eni atigi 15 mm bo‘lgani sababli elektr shkafida joyni tejaydi. Modul -30…+60 °C harorat oralig‘ida ishlashga mo‘ljallangan, 5000 m balandlikkacha o‘rnatilishi mumkin va og‘ir sanoat sharoitlarida ham barqaror ishlaydi. Yuqori aniqligi, ishonchliligi va keng funksional imkoniyatlari tufayli Siemens 6ES7135-6HD00-0BA1 zamonaviy sanoat avtomatlashtirish tizimlari uchun samarali yechim hisoblanadi.

Afzalliklari

• 4 ta mustaqil analog chiqish kanali.
• Kuchlanish va tok signallarini qo‘llab-quvvatlaydi.
• 16 bitgacha yuqori aniqlik.
• Signalni yuqori aniqlikda shakllantirish.
• Tezkor javob berish vaqti.
• Ikki va to‘rt simli ulanishni qo‘llab-quvvatlaydi.
• O‘rnatilgan diagnostika funksiyalari.
• LED holat indikatsiyasi.
• SIMATIC ET 200SP tizimi bilan to‘liq moslik.
• 15 mm kenglikdagi ixcham korpus.

Texnik xususiyatlari

Ko‘p beriladigan savollar

1. AQ 4xU/I moduli nima uchun ishlatiladi?
Analog kuchlanish va tok signallarini shakllantirib, sanoat uskunalarini boshqarish uchun qo‘llaniladi.

2. Modul qanday signal diapazonlarini qo‘llab-quvvatlaydi?
0–10 V, 1–5 V, ±5 V, ±10 V, 0–20 mA, 4–20 mA va ±20 mA diapazonlarini qo‘llab-quvvatlaydi.

3. Modulda nechta analog chiqish mavjud?
Qurilmada 4 ta mustaqil analog chiqish kanali mavjud.

4. Diagnostika funksiyalari mavjudmi?
Ha. Ta'minot kuchlanishi, qisqa tutashuv, sim uzilishi va boshqa holatlar nazorat qilinadi.

5. Modul qaysi tizimlar bilan mos ishlaydi?
SIMATIC ET 200SP platformasi hamda STEP 7 TIA Portal, STEP 7 va PCS 7 dasturiy muhitlari bilan to‘liq mos keladi.
